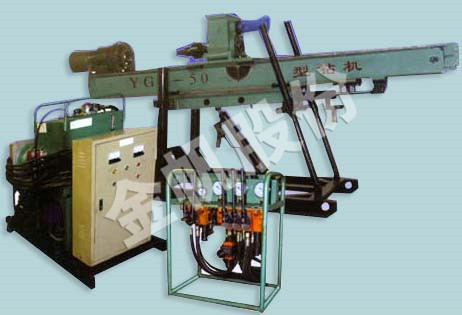

YG-50型全液壓驅動動力頭式鉆機
-
-
產品簡介 YG-50型工程鉆機為全液壓驅動動力頭式鉆機。適用于水電站、鐵路、公路邊坡大噸位預應力錨固孔、排水孔、隧道口 管棚孔的施工,以及預防滑坡、巖石坍塌等地質災害治理工程。也適用于高壓旋噴引孔的施工。
主要特點 ● 鉆機鉆進能力強,適用范圍廣;鉆孔速度快,處理事故能力強,鉆進效率高。
● 鉆機動力頭輸出軸設有伸縮機構,可以有效保護鉆具。動力頭及孔口板調轉方向,可 直接鉆鑿仰孔,大大增加鉆孔傾角范圍。
● 鉆機機架前部設有上下調節立柱及哈夫,可調節桅桿高低,施工時對孔位快捷方便。
● 鉆機結構為分體式,可拆性好,搬遷、安裝訊速方便;并可遠距離操縱,一次搬遷完成多孔施工;操作員工工作環 境好,勞動強度低。
● 鉆機桅桿上預留固定安裝孔,可以無需機架直接通過輔件(橫軸及扣件)安裝在腳手架上,使重量大大減輕,移機 快捷方便。
● 鉆機液壓馬達、泵、快速接頭采用國際產品,其它主要部件優選國內名優產品,使整機性能穩定、可靠、壽命 長。鉆機易損件的標準化、系列化程度高,互換性好。
● 鉆機全液壓驅動,可實現無級調速,操縱簡單,維修保養方便,易損件少。
● 鉆機可適用多種鉆進工藝方法,如合金回轉鉆進、螺旋鉆進、潛孔錘鉆進、跟管鉆進等。
技術參數
鉆孔深度
|
40~60 m
|
鉆孔直徑
|
¢100~168 mm
|
鉆桿規格
|
¢73×1500 mm ¢89×1500 mm
|
鉆孔傾角度
|
-90~30°
|
動力頭輸出轉速(正反)
|
5~120 rpm
|
動力頭額定輸出扭矩
|
2000 Nm
|
動力頭行程
|
1800 mm
|
桅桿滑移行程
|
500 mm
|
動力頭大起拔力
|
30 kN
|
動力頭大給進力
|
15 kN
|
液壓系統額定壓力
|
20 Mpa
|
電動機 型號 Y180M-4 功率
|
18.5 kW
|
主機外行尺寸
|
3000×1000×1500 mm
|
鉆機重量
|
1000 kg
|
大部件重量(電機除外)
|
200 kg
|
