YG-70型錨固工程鉆機

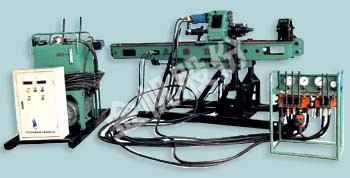

- 產品圖片
- 產品說明
-
-
產品簡介 YG-70型錨固工程鉆機是在吸取本公司YG系列鉆機優點基礎上 研制的，科學分配鉆機性能參數，使鉆機更適合巖石潛孔錘 鉆進、跟管鉆進，同時兼顧土層合金回轉鉆進、螺旋鉆進工 藝。鉆機適應性強，一機多用。 鉆機為全液壓驅動動力頭式鉆機。鉆機液壓馬達、泵、快速 接頭采用國際產品，其它主要部件優選國內名優產品， 使整機性能穩定、可靠、壽命長。 鉆機可適用多種鉆進工藝方法：常規回轉鉆進、潛孔錘沖擊回轉鉆進、套管跟鉆進。
YG-70型鉆機主要用于各類地質災害中的滑坡及危巖體錨固工程，特別適合高邊坡巖體錨固工程的錨索孔施工，還適用 于各類排水孔、深基坑支護及基礎加固孔、隧道管棚支護孔、爆破工程的爆破孔等。稍加改動，也可用于施工高壓旋噴樁。
主要特點 ● 鉆機結構為分體式，可拆性好，搬遷、安裝訊速方便；并可遠距離操縱，一次搬遷完成多孔施工；操作員工工作環 境好，勞動強度低。
● 鉆機動力頭輸出扭矩大，給進行程長，鉆進效率高。
● 鉆機動力頭輸出軸設有伸縮機構，可以有效保護鉆具。
● 動力頭及孔口板調轉方向，可鉆鑿仰孔。
● 鉆機機架前部設有上下調節立柱及哈夫,可調節桅桿高低，施工時對孔位快捷方便。
● 鉆機全液壓驅動，可實現無級調速，操縱簡單，省時、省力。
技術參數
|
鉆孔深度
|
80-70m
|
|
鉆孔直徑
|
￠180-￠130mm
|
|
鉆桿直徑
|
￠73×1500，￠89×1500mm
|
|
鉆孔傾角
|
-90～30°
|
|
動力頭輸出轉速（正反）
|
5-98rpm（） 5-37rpm（低檔）
|
|
動力頭額定輸出扭矩
|
3200NM
|
|
動力頭行程
|
1800 mm
|
|
桅桿滑移行程
|
500 mm
|
|
動力頭大起拔力
|
45KN
|
|
動力頭大給進力
|
30KN
|
|
電機型號 Y180L-4 功率
|
22KW
|
|
主機外形尺寸
|
3100×1000×1500（mm）
|
|
鉆機重量
|
1400Kg
|
|
大不可拆部件重量小于
|
200Kg
|
