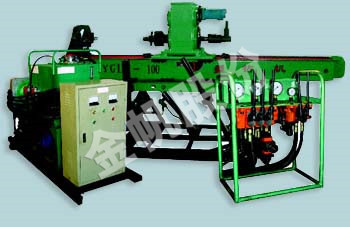

YG-100型全液壓驅動動力頭式鉆機
-
-
產品簡介 YG-100型工程鉆機為全液壓驅動動力頭式鉆機。適用于水電 站、鐵路、公路邊坡大噸位預應力錨固孔、排水孔的施工， 以及預防滑坡、巖石坍塌等地質災害治理工程。也適用于小 型水井的施工、高壓旋噴引孔的施工。
主要特點 ● 鉆機鉆進能力強，適用范圍廣；鉆孔速度快，處理事故能力強，鉆進效率高。
● 鉆機動力頭輸出軸設有伸縮機構，可以有效保護鉆具。動力頭及孔口板調轉方向，可 直接鉆鑿仰孔，大大增加鉆孔傾角范圍。
● 鉆機機架前部設有上下調節立柱及哈夫,可調節桅桿高低，施工時對孔位快捷方便。
●鉆機孔口板采用開合補芯式，可快速搬遷及通過大口徑潛孔沖擊器或跟管鉆具。
● 鉆機結構為分體式，可拆性好，搬遷、安裝訊速方便；并可遠距離操縱，一次搬遷完成多孔施工；操作員工工作環 境好，勞動強度低。
● 鉆機液壓馬達、泵、快速接頭采用國際產品，其它主要部件優選國內名優產品，使整機性能穩定、可靠、壽命 長。鉆機易損件的標準化、系列化程度高，互換性好。
● 鉆機全液壓驅動，可實現無級調速，操縱簡單，維修保養方便，易損件少。
● 鉆機可適用多種鉆進工藝方法，如合金回轉鉆進、螺旋鉆進、潛孔錘鉆進、跟管鉆進等。
技術參數
|
鉆孔深度
|
60-120m
|
|
鉆孔直徑
|
￠250-￠110mm
|
|
鉆孔傾角
|
-90-30°
|
|
動力頭輸出轉速（正反）
|
5-42（低檔）r/min 5-90（）r/min
|
|
動力頭額定輸出扭矩
|
6000NM
|
|
動力頭行程
|
1800 mm
|
|
桅桿滑移行程
|
500 mm
|
|
動力頭提升力
|
55KN
|
|
動力頭大給進力
|
40KN
|
|
液壓系統額定壓力
|
18Mpa
|
|
電機功率
|
37KW
|
|
主機外形尺寸
|
3450×1750×1500（mm）
|
|
鉆機重量
|
2500Kg
|
|
大解體重量
|
300Kg
|
