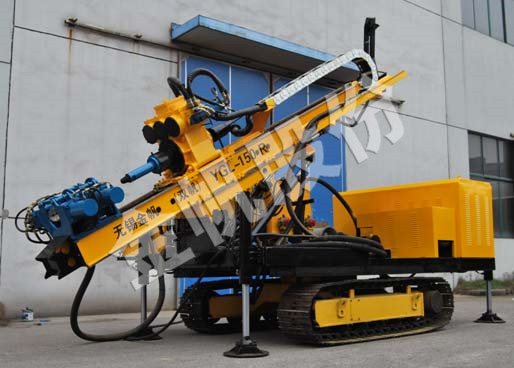

YGL-150R型全液壓動力頭式履帶鉆機
-
-
產品簡介 YGL-150R型鉆機為全液壓動力頭式履帶鉆機。主要適用于地源熱泵孔的施工，同時適用于水電站工程、鐵路、公路邊坡等巖土工程中的大噸位預應力錨固孔、排水孔的施工工程；卵礫石地層高壓旋噴導引孔工程，以及爆破孔工程施工等。還可適用于高層建筑深基坑錨固及抗浮錨固、 室內建筑基礎加固、旋噴加固、路基壩基加固、預防滑坡錨固、露天采石炮孔等工程。
主要特點 ● 鉆機回轉扭矩大，給進行程長，使鉆孔速度快，處理事故能力強，鉆進效率高
● 鉆機動力頭輸出軸設有伸縮機構，可以有效保護鉆具
● 鉆機動力頭變檔機構采用液壓變速方式，具有換檔輕快、便捷、可靠等特點
● 鉆機孔口設有鉆桿液壓夾持、卸扣裝置，減少了輔助時間及降低了操作強度
● 鉆機裝載在履帶底盤上，并配有上車回轉裝置，使整機移位，行走更快捷方便
● 鉆機液壓系統主要元件均采用國內外名優產品，使整機性能穩定可靠、壽命長
● 鉆機可適用多種鉆進工藝方法，如合金回轉鉆進、螺旋鉆進、風動潛孔錘鉆等
● 鉆機輸出接頭可帶提拉裝置，方便加接長鉆桿
技術參數
|
鉆孔深度
|
150
|
|
鉆孔直徑
|
Ф125~250
|
|
鉆桿規格
|
Ф73~Ф114*3000
|
|
動力頭輸出轉速(常規)(rpm)
|
25 /50, 51/102
|
|
(加速)(rpm)
|
41 /82, 83/166
|
|
動力頭大輸出扭矩(Nm)
|
8500
|
|
動力頭行程
|
2800(可定制3800mm)
|
|
動力頭大起拔力(kN)
|
65
|
|
動力頭大給進力(kN)
|
50
|
|
桅桿滑移行程
|
800
|
|
上車回轉角度(°)
|
-30~90
|
|
爬坡能力(°)
|
20°
|
|
動力(電動機/柴油機任選一)
|
|
|
柴油機功率(kW)
|
125
|
|
電動機功率(kW)
|
55+22
|
|
鉆機外廓尺寸(運輸狀態)(mm)
|
約6100×2000×2300
|
|
鉆機質量
|
約8000
|
|
選配件
|
a) 1.1噸 工具絞車(及天車)； b) 泥漿泵；
c) 濕式除塵裝置；d) 鉆桿提引裝置；
|
